Descriere
Debit maxim: 45
Număr de secțiuni: 1
Tip de acționare: Acționare manuală
Consists of:
Cod bobină și detentă: 2-8
Opțiune acces ieșire: Centru deschis
Orificiu de presiune P - Diametru filet: 3/8
Orificiu de presiune P - Tip de filet: BSP
Diametrul filetului porturilor de lucru: 3/8
Tip de filet Workports: BSP
Orificiu rezervor T - Diametru filet: 3/8
Orificiu rezervor T - Tip filet: BSP
Seria de supape: SD5
Cod model: SD5/1-N(KG3-120)/28L
Presiune maximă de lucru: 315
Supapă eliberare interval de presiune: 63-200
Presiune maximă conductă de retur: 25
Tip reglare: Șurub cu locaș hexagonal
Material de etanșare: Cauciuc de nitril [NBR]
Scurgere maximă: 3
Extra info: - 1x acționare dublă cu retur arc la poziția centrală
- În neutru, A, B și T sunt conectate (piston motor).
Tip de reglare: Șurub cu locaș interior hexagonal
Conectare: P1-P = 3/8" T = 3/8" A,B = 3/8".
Materialul etanșărilor: Cauciuc nitrilic (NBR)
Opțiune: Diverse opţiuni ( vedeţi sumarul )
PL & ST: 2-8
Etanșare: Număr comandă set garnituri SD 9-5-V-AFD
Tip: O secțiune (tip constructiv monobloc)

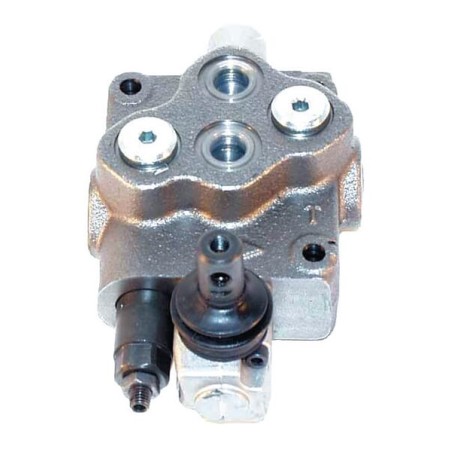

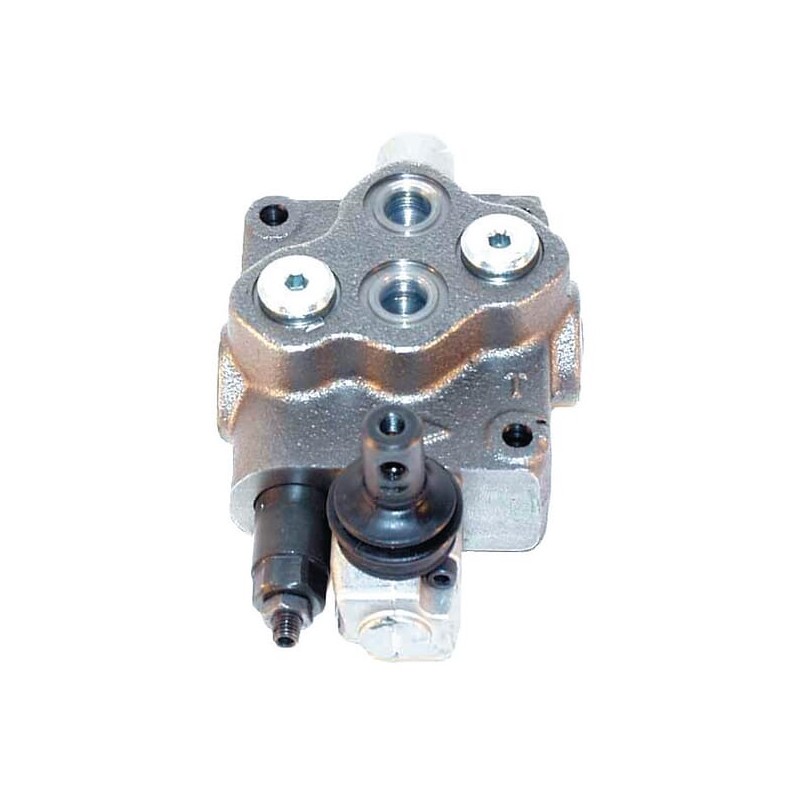

Descriere detaliată: Walvoil Supapele monobloc SD5 sunt proiectate pentru sisteme hidraulice cu debite și presiuni medii, oferind o flexibilitate excelentă printr-o gamă largă de configurații ale bobinei și ale controlului. Proiectate pentru performanțe fiabile, acestea sunt utilizate pe scară largă în agricultură, viticultură și servicii municipale. Aplicațiile tipice includ controlul cilindrilor și motoarelor hidraulice pe remorci, despicătoare de bușteni, echipamente de ridicare și aplicații similare.
Detalii produs: - Debit de până la 45 L/min.
- Presiune maximă: paralel, tip SD5/1--P,N sau D: 315 bar
- Presiune maximă : serie, tip SD5/1--S : 250 bar
- Supapă eliberare presiune principală și supapă de verificare în canal P
- Diametrul pistonului este de 16mm cu o lungime a cursei de 37mm
- SD5/1--N : nicio posibilitate de reportare a presiunii
- SD5/1- D: posibilitate de reportare a presiunii
- Multe opțiuni și posibilități de conversie, vezi pdf cu cheia de comandă
Include: - Supapă de control - pârghia (pârghiile) de control nu sunt incluse
