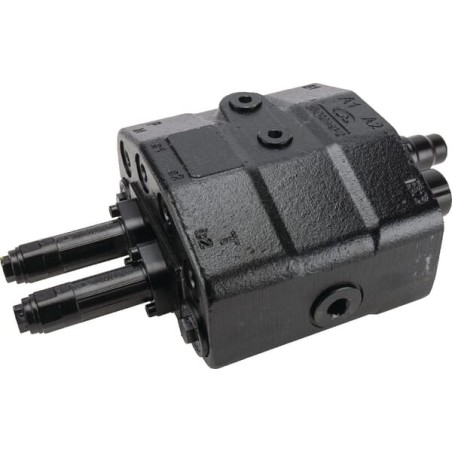

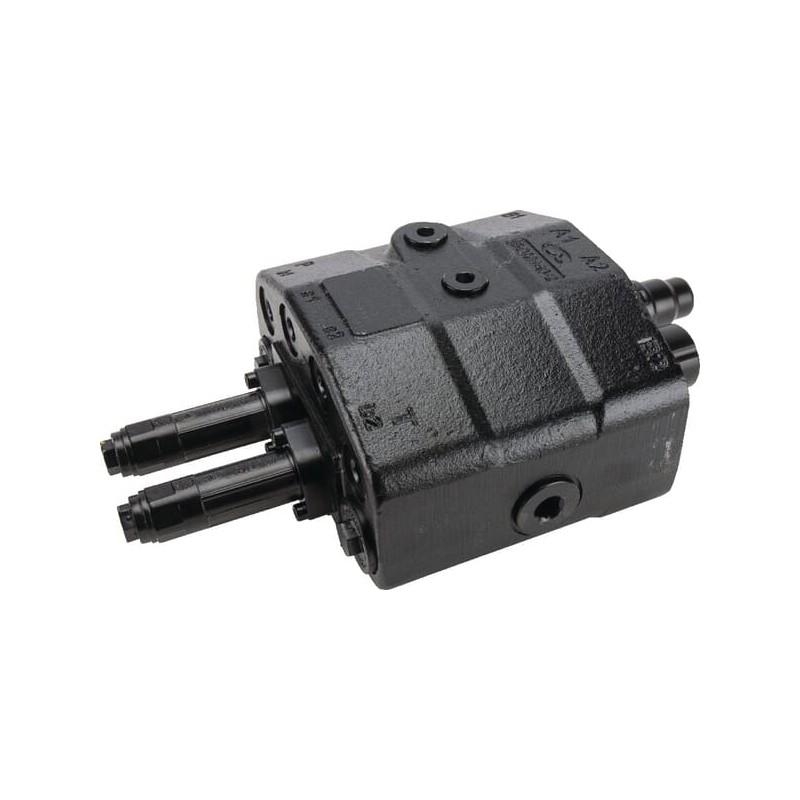

Ventil de comandă

Debit maxim: 80
Număr de secțiuni: 2
Tip de acționare: Acționat prin cablu
Cod bobină și detentă: 1-13 + 1-8
Opțiune acces ieșire: Centru deschis
Orificiu de presiune P - Diametru filet: 3/4
Orificiu de presiune P - Tip de filet: BSP
Diametrul filetului porturilor de lucru: 1/2
Tip de filet Workports: BSP
Orificiu rezervor T - Diametru filet: 3/4
Orificiu rezervor T - Tip filet: BSP
Seria de supape: SDM143
Cod model: SDM143/2-P(XZ-185)/1[S]13TQ81/1[S]8MATQ81/AET
Presiune maximă de lucru: 250
Supapă eliberare interval de presiune: 80-210
Presiune maximă conductă de retur: 10
Material de etanșare: Cauciuc de nitril [NBR]
Scurgere maximă: 3
Temperatură medie minimă: -20
Temperatură medie maximă: 80
Lungime totală: 272
Lățime totală: 185
Extra info: - Supapa este echipată cu o supapă de reglare a presiunii. - Fiecare secțiune este prevăzută cu o supapă de reținere proprie. - Secțiunea 1 cu poziție flotantă și retur cu arc. - Secțiunea 2 cu dublă acțiune și retur cu arc. - Acest distribuitor are o configurație fixă, modificările pistonului și ale comenzii pistonului sunt disponibile numai la cerere (dimensiune constructivă diferită).
Poziție centrală: sistem deschis
Notă:
Descriere detaliată: Supapă de control încărcător frontal SDM este o supapă robustă, compactă și durabilă cu două secțiuni. Potrivit pentru sisteme deschise și închise.
Detalii produs: - Primul segment, cu dublu efect, cu arc centrat (1-8)
- Al doilea segment, cu dublu efect, cu poziție flotantă suplimentară (5-13)
- Orificii pentru supape de amortizare în A și B
- Comutare în paralel
- Operare cu cablul Bowden și maneta comutatorului transversal
- Fiecare segment de lucru cu supapă unisens în canal P
- Conexiuni de ulei în față și spate
- Racordul multiplu poate fi montat direct pe flanșă la supapă cu patru cuplaje
- Poate fi convertit pentru presiune permanentă
