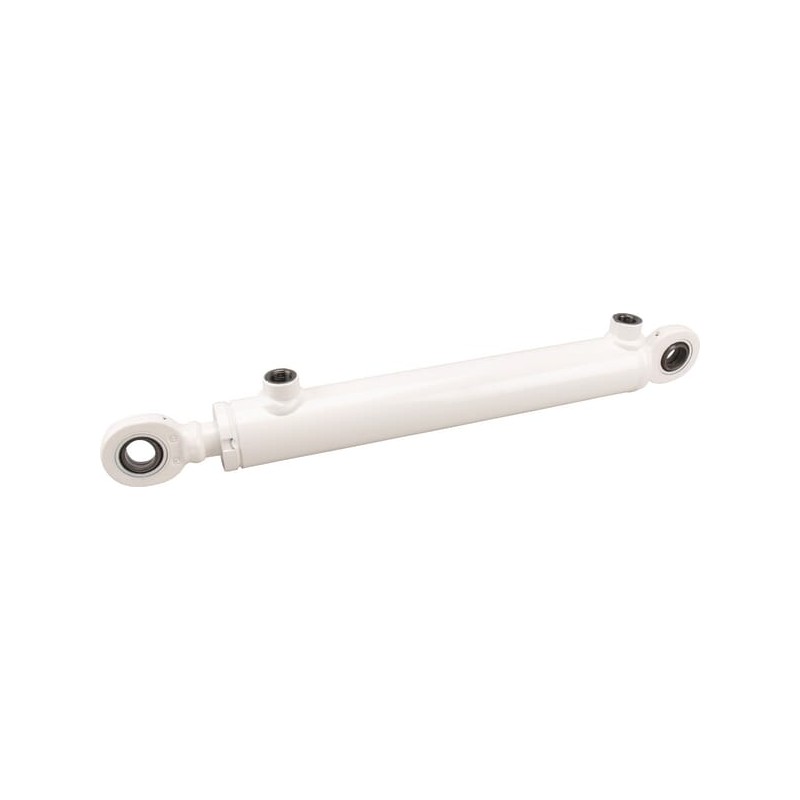

Cilindru D45-80-150 seria GK

Descriere detaliată:
Utilizare: Universal
Diametru tijă: 45
Diametru piston: 80
Tip: Cu acțiune dublă
Cursă: 150
Lungime minimă: 444
Presiune max. de lucru: 250
Tip montare - conexiune pe partea cilindrului: Rulment
Diametru de montare - conexiune cilindru: 40
Tip montare - conexiune pe partea tijei: Rulment
Diametru de montare - conexiune tijă: 40
Tip filet de montare - conexiune tijă: BSP
Diametru filet de montare - conexiune tijă: 1/2
Diametru orificiu de montare - conexiune tijă: 40
Viteză maximă piston: 0,1
Diametru orificiu de montare - conexiune cilindru: 40
Distanța minimă între orificiile de montare: 444
Diametru exterior bucșă de montare: 92
Temperatură de lucru minimă: -25
Temperatură de lucru maximă: 85
Presiune nominală: 200
Material cilindru: Oțel ST52
Cod clasă de toleranță material cilindru: H10
Material tijă: Oțel 20MnV6
Rugozitate suprafață tijă: 0,2
Tratament suprafață tijă: Cromat
Material piuliță cap: Fontă
Material conexiune ulei: Oțel
Distanță conexiuni ulei: 198,5
Lungime conexiune ulei: 18
Diametru interior conexiune ulei: 28
Distanță între capătul cilindrului și bucșa de montare: 15
Diametru interior cilindru: 80
Distanță între centrul orificiului de montare și capătul capului: 69
Avantaje: - Complet asamblat, gata de utilizare
- Cu suporturi
- Construcție inovatoare unică cu blocare specială a pistonului
- Asamblare și dezasamblare simplă
Detalii produs: - Cilindru KRAMP asamblat cu dublu efect, cu suporturi
- Seria 250 bar
- Partea tijei: capăt de tijă sudat cu rulment sferic
- Partea bazei: capăt de bază sudat cu rulment sferic
- Vopsit cu grund
- Blocare mecanică reutilizabilă a capului cilindrului
- Sarcina radială maximă: 10% din forța axială
- Presiunea maximă de funcționare depinde de sarcina maximă de flambaj
- Sarcina maximă de flambaj poate fi găsită folosind software-ul cilindrului
- Interschimbabil cu alte mărci
- Mediu: ulei mineral, HLP ISO VG 32 până la ISO VG 46
- Puritatea mediului : ISO 4406 22/20/17 sau NAS 9
