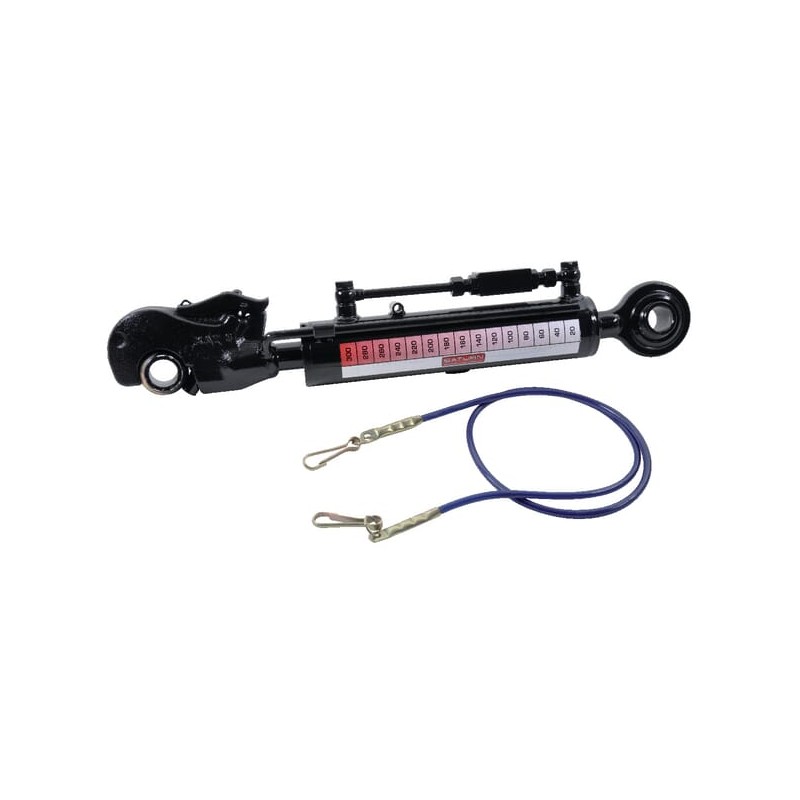

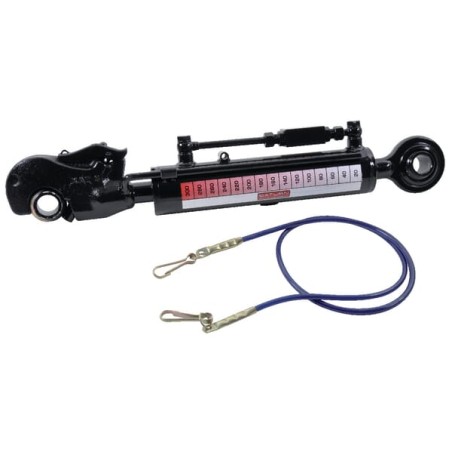

Tirant central hidraulic cu supapă categoria 3/3

Tip montare - conexiune pe partea tijei: Cârlig
Tip montare - conexiune pe partea cilindrului: Rulment
Categorie tirant central - Tijă de legătură: 3
Categorie tirant central - conexiune cilindru: 3
Lungime minimă: 630
Lungime maximă: 880
Cursă: 250
Diametru tijă: 35
Diametru orificiu tijă: 70
Diametru exterior: 80
Diametru orificiu de montare - conexiune tijă: 31,6
Diametru orificiu de montare - conexiune cilindru: 31,6
Tip filet de montare - conexiune cilindru: BSP
Diametru filet de montare - conexiune cilindru: 3/8
Tip filet de montare - conexiune tijă: BSP
Diametru filet de montare - conexiune tijă: 3/8
Distanță conexiuni ulei: 289
Material tijă: Oțel 20MnV6
Tratament suprafață tijă: Cromat
Material cilindru: Oțel ST52
Presiune nominală: 200
Presiune max. de lucru: 250
Capacitate de împingere maximă la 200 de bari: 7,7
Capacitate de tragere maximă la 200 de bari: 5,8
Viteză maximă piston: 0,1
Culoare:
Cod culoare RAL: 9005
Utilizare:
Conectare:
Notă:
Avantaje: - Citire facilă a setării
- Tirantul superior cilindru își menține poziția
Detalii produs: - Cat. 1, 2 și 3 legătură în trei puncte
- Cu indicator de lungime
- Tipul TCVNN este echipat cu o supapă de reținere controlată
- Tipul TCVNNE este echipat cu o supapă de reținere controlată și un capăt de tijă extins pe partea tractorului
- Sarcină radială maximă: 10% din sarcina axială
- Mediu: ulei mineral, HLP ISO VG 32 - ISO VG 46
- Puritatea mediului: ISO 4406 22/20/17 sau NAS 9

- Asigurați-vă întotdeauna că brațul superior hidraulic are suficientă mișcare pe partea tractorului pentru a evita eventualele ruperi sau probleme de siguranță. Dacă este necesar, luați în considerare utilizarea unei verigi superioare TCVNNE cu un capăt de tijă extins.
Include: - Cilindru
- Supapă de reținere acționată
- Bilă
- Cablu de acționare
